のびぞう工房 ハンディ機のお悩み解消!ねじ込み式防水プラグ変換アダプタ(Ru-11x)
ハンディ機のねじ込み式防水プラグしかつかえないマイク・スピーカーコネクタを汎用の4極プラグで利用できるようにするアダプタを作りました。
![](https://gakkun.net/wp-content/uploads/2023/11/斜め前-1024x711.jpg)
![](https://gakkun.net/wp-content/uploads/2023/11/G7前-880x1024.jpg)
![](https://gakkun.net/wp-content/uploads/2023/11/DPS70-874x1024.jpg)
なんでこんなもの作ったのかというと、、、
アルインコやヤエスのハンディ機のSP/MIC端子で採用されている防水型のねじ込み式プラグってありますよね。
![](https://gakkun.net/wp-content/uploads/2023/11/ねじ込み式プラグ-1024x796.jpg)
こちら、DJ-G7ですが、ねじ込むことではずれず、高い防水性能を得られるという特徴があるのですが、、、
![](https://gakkun.net/wp-content/uploads/2023/11/ねじ込み式穴-1024x711.jpg)
この専用のプラグしか入らない!同じ4極でも一般的なプラグでは、中が細くなっていてはいらないんです。このパーツだけ手に入れることはできないし、、、
アマゾンでいろいろプラグを探し求めて迷走した歴史はこちら
そして解決方法として100円ショップの延長コードを削る、さらには暴走してプラグ削り器まで作った飛翔?の歴史はこちら
そして、ついに延長プラグアダプタを作ったという次第です。。。
![](https://gakkun.net/wp-content/uploads/2023/11/アップ前-1024x679.jpg)
こんな感じで、各社のハンディ機にピッタリはまります。
![](https://gakkun.net/wp-content/uploads/2023/11/G7上-1024x797.jpg)
![](https://gakkun.net/wp-content/uploads/2023/11/DPS70上-1024x789.jpg)
![](https://gakkun.net/wp-content/uploads/2023/11/20231128_044225853_iOS-614x1024.jpg)
特徴は100円ショップのケーブルを削るのにくらべて、、、
・ピッタリはまるゴム製カバー付きで簡易な防水性能がある
・コンパクトな長さ
・かっこいい(?)
です。はい。ご自身で削ってみるのもお勧めです。上記の記事を参照してください。

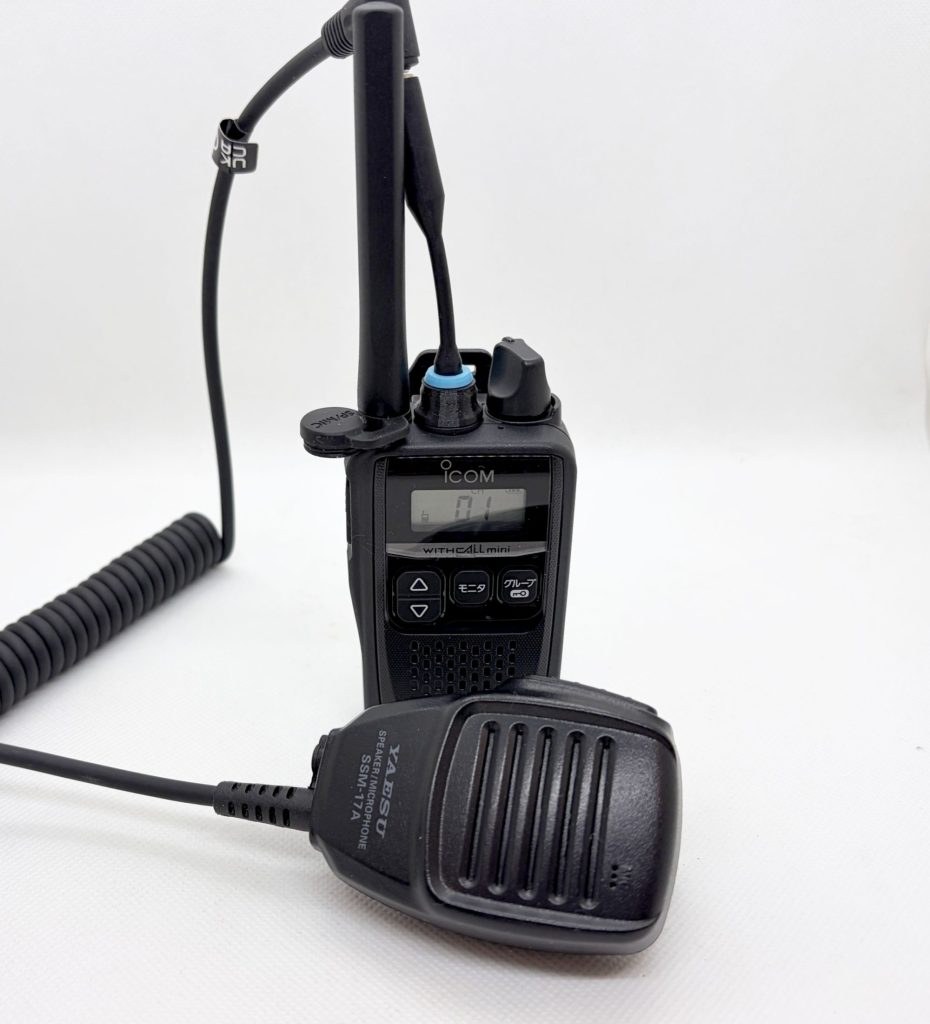

これさえあれば、色々な無線機用の4極のスピーカーマイクが使えます。
![](https://gakkun.net/wp-content/uploads/2024/01/スピーカーマイク2-830x1024.jpg)
でも一番やりたかったのは、こちら。頒布しているPCヘッドセット用のPTTスイッチが利用できるようになります。
色々でているパソコン用のヘッドセットやイヤホンマイク(有線)が使えちゃいます。選びたい放題!
![](https://gakkun.net/wp-content/uploads/2023/11/PTT-1024x993.jpg)
PCヘッドセット向けPTTスイッチの紹介はこちら
このねじ込み式防水プラグ(4極)を採用しているハンディ機ならどれでも使えると思いますが、利用確認が取れているのは以下の機種です。
<アマチュア無線>
YAESU VX-6 VX-7
ALINCO DJ-G7 DJ-S47 DJ-S57
<デジタル簡易無線>
YAESU VXD1
ALINCO DJ-DPS70
<特定小電力>
YAESU FTH-307 FTH-314(ゴムカバーの位置の調整必要)
ALINCO DJ-P240
<業務用無線機>
YAESU SR920v
<特注が必要な機種>
FIRSTCOM FC-D301 (※ゴムカバー径が違うため。別途注文で対応可能)
こちらはヤフオクなどで480円で頒布しています。
https://auctions.yahoo.co.jp/seller/nobizo2002
トラブルシューティング
送信できないなどのトラブルがあった場合は、以下を確認してみてください。
1.ゴムカバーが下にさがっていて、プラグがちゃんと差し込まれていない可能性があります。力を入れればゴムカバーは上下に動きますので、調整してください。
![](https://gakkun.net/wp-content/uploads/2023/11/アップ後ろ-1024x738.jpg)
2.この変換プラグのジャック側(差し込み口)はちょっと固めです。つなぐケーブルが奥まで指さっていることを確認してください。
![](https://gakkun.net/wp-content/uploads/2023/11/差し込み比較2-1.jpg)
